压力容器封头壁厚不均会有什么后果

压力容器封头壁厚不均会有什么后果

压力容器封头壁厚不均匀会有什么后果？**直接的答案是：局部承压能力会变弱，受力不均后更容易出现变形、裂纹、泄漏，严重时可能影响整台设备的安全使用。封头不是普通的封板，它处在筒体端部，要承担内压、温度变化、介质腐蚀以及与筒体连接处的附加载荷。看起来只是某个区域“薄一点”，放到实际运行工况里，问题往往没有这么简单。

在制造和验收过程中，不能只盯着钢板下料厚度。压力容器封头经过冷压、热压、旋压或拼焊成形后，冠部、过渡区、直边段以及开孔附近的厚度变化并不完全一致。尤其是椭圆封头、碟形封头、锥形封头这类带曲率变化的结构，材料在拉伸和流动过程中出现局部减薄是常见现象。真正需要判断的是：**薄位置是否仍满足设计计算、腐蚀裕量、制造允许偏差及项目技术条件。

壁厚不均，不只是“薄”的问题

封头壁厚不均的危险，在于它会改变原本较为平顺的受力状态。压力作用在封头内表面时，薄弱区域刚度较低，变形往往更明显；而较厚区域与较薄区域交界处，又可能出现应力重新分配。特别是在封头与筒体环焊缝附近，如果直边段厚度偏薄、坡口加工后余量不足，后续焊接热输入和组对错边都会让这一位置更敏感。

对承受循环压力或频繁启停的设备来说，这种影响更不能轻视。一次耐压试验没有异常，不代表长期运行一定没有风险。反复升压、降压时，局部高应力位置更容易形成疲劳损伤；若介质本身具有腐蚀性，**薄处又恰好成为腐蚀加速区域，剩余壁厚下降会比预想更快。很多现场问题并不是突然发生，而是制造阶段留下的薄弱点，在运行几年后逐渐暴露出来。

对于带接管、人孔、补强圈的封头，壁厚不均还会增加开孔部位的判断难度。开孔本身已经破坏了连续受力路径，如果周边实际厚度低于图样或计算所依据的厚度，补强计算的前提就可能不成立。此时不能简单拿名义厚度代替实测结果，更不能只测一个点就下结论。

常见后果会落在这几个环节

**类后果是承压裕量不足。设计壁厚通常不是随意取值，其中要考虑压力、材料许用应力、结构系数、腐蚀裕量等条件。若成形后局部实际厚度低于要求，即使封头外观圆整，也可能达不到原先的计算基础。对高压、高温、真空或介质波动明显的工况，这一点尤其需要严格核对。

第二类是几何变形风险增加。较薄区域在运输吊装、设备组对、焊后热处理或运行受压时，抗局部失稳能力会下降。外压容器、夹套容器以及可能出现负压抽吸的设备，对刚度更敏感。有些封头在常压状态下看不出问题，抽真空或温度骤变后才出现凹陷、鼓包或椭圆度变化，返修通常比制造阶段控制厚度更麻烦。

第三类是焊接质量受影响。封头直边、拼接焊缝两侧或坡口区域如果厚度差异过大，焊接时不容易兼顾熔透、成形和热输入控制。薄的一侧容易烧穿或产生较大变形，厚的一侧又可能出现未焊透风险。后续无损检测即使发现问题，补焊也会进一步改变局部组织和应力状态，因此不能把壁厚不均完全当作“焊工可以解决”的问题。

壁厚为什么会不均匀

从工厂制造经验看，原因通常不止一个。原材料厚度波动是起点，但成形工艺往往决定了减薄会不会集中。压制过程中，模具匹配、压边控制、润滑状态、压制次数和材料塑性都会影响金属流动；旋压或热成形时，加热均匀性、旋轮轨迹、温度控制和操作节奏同样会带来差异。锥形封头、大直径薄壁封头、非标异形封头的成形难度更高，不能照搬常规规格的工艺参数。

还有一个容易被忽略的因素是后续加工。封头成形后需要切边、加工坡口，有的还要开孔、整形或进行局部修磨。如果制造余量安排不足，或者为了修正外观过度打磨，就可能让原本接近下限的位置进一步减薄。所以，采购方在图样中提出“成形后**小厚度要求”时，供应方需要在下料和工艺阶段预留足够空间，而不是等完工后再靠抽检碰运气。

验收时，厚度该怎么测才有意义

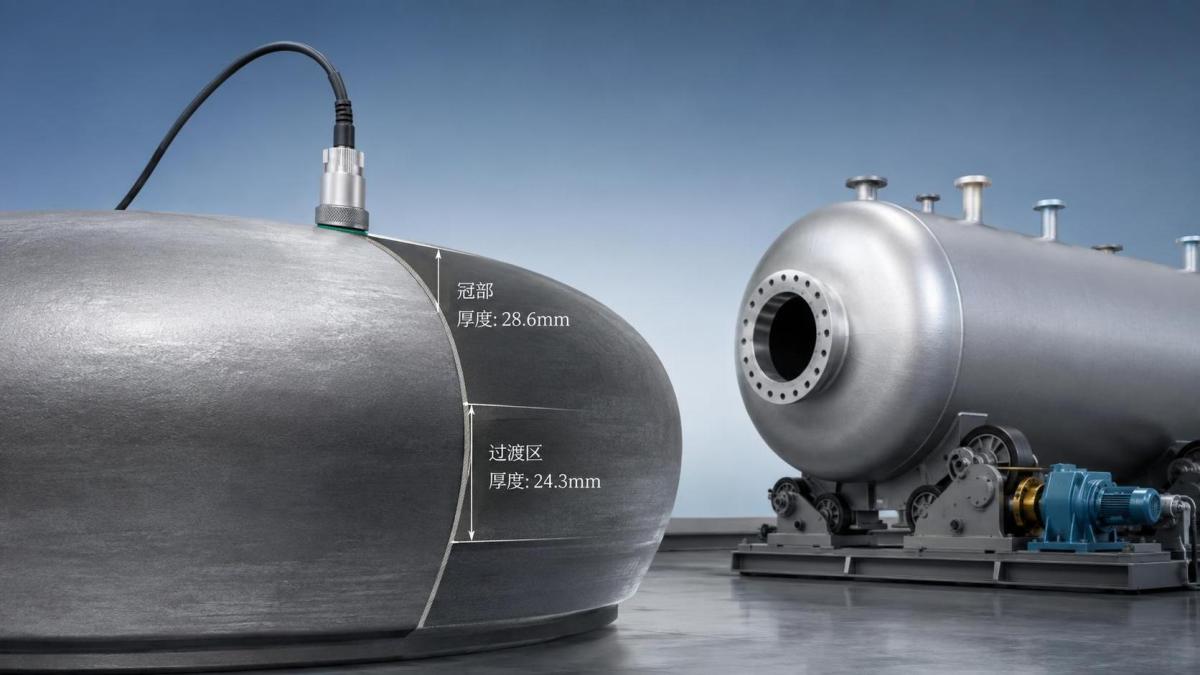

对压力容器封头而言，测厚不宜只在边缘或肉眼平整的位置取几个点。更实用的做法是结合封头型式和工艺特点布点：冠部、过渡区、直边段、拼焊缝邻近区域、开孔待加工区及可能发生拉伸减薄的位置，都应纳入检查范围。超声测厚是常用手段，但测量前应清理氧化皮、焊渣和表面附着物；对曲率较大、表面粗糙或存在覆层的封头，还要注意探头耦合和读数稳定性。

验收时至少要分清三个概念：钢板名义厚度、封头成形后的实测厚度、设备设计所要求的**小厚度。三者不能混为一谈。比如，材料证明文件能说明来料情况，却不能代替成形后的测厚记录；设计图写的是某一厚度，也不意味着任何位置都允许无限接近该数值。**终是否合格，应结合图样、技术协议、适用标准以及实际介质和工况判断。

如果发现局部偏薄，不建议马上用“加一层补焊”处理。补焊能否采用，要看偏薄位置、面积、受力状态、材料类别及后续检验要求。对于冠部、过渡区、开孔区等敏感部位，仓促修补可能引入新的焊接残余应力和检测难题。有时重新制造一只封头，反而比高风险返修更稳妥。

从采购到制造，提前把问题拦在前面

采购封头时，除了直径、厚度、材质和型式，还应明确介质、设计压力、设计温度、腐蚀裕量、是否有开孔、是否需要热处理以及验收测厚要求。对于非标封头，**提供完整图样，而不是只给一个口径和板厚。因为相同直径、相同名义厚度的椭圆封头，若深度、直边高度、材料或后续开孔方案不同，成形减薄规律并不一样。

像山东金坤封头科技这类长期从事锥形封头、压力容器封头、椭圆封头、球形封头、碟形封头及非标封头制造的工厂，在接到技术要求后，通常需要先判断材料规格、成形路线和后续加工余量。锅炉管板、波形炉胆等部件同样涉及材料成形与厚度控制，不能仅以成品外观作为质量判断依据。对使用方来说，把关键工况和验收重点提前说清楚，比交货后围绕“厚度够不够”反复沟通更有效。

压力容器封头壁厚不均匀会有什么后果，归根结底要看不均匀发生在哪里、**薄处剩余多少、设备承受什么工况。壁厚有波动不必然等于失效隐患，但未经核实的局部减薄，绝不能只凭经验放行。把成形后测厚、重点区域复核和资料留存做扎实，才是避免封头问题进入设备运行阶段的关键。
