椭圆形压力容器封头的长短轴比，对容器设计有哪些影响？

在压力容器方案评审中，封头往往不是“按直径选一个标准件”那么简单。对于椭圆形压力容器封头而言，长短轴比一旦变化，封头的曲率分布、膜应力水平、过渡区受力、材料展开尺寸以及模压工艺都会随之改变。它既关系到设计计算能否顺利通过，也会落到采购成本、制造周期和后续检验的细节上。

技术评估人员关注椭圆形压力容器封头，通常不是只想确认“能不能做”，而是希望判断：这个比例是否适合当前设计压力、介质、温度、直径和制造条件；当图纸采用非标准比例时，是否会带来额外的计算、开模或质量控制风险。

先统一理解：长短轴比指的是什么

椭圆形封头通常由椭圆母线旋转形成，并带有一定长度的直边段。工程沟通中所说的长短轴比，多以椭圆的长轴与短轴之比表示。若以封头内径为 D、椭圆部分深度为 h，则常用关系可理解为：

长短轴比≈D／（2h）

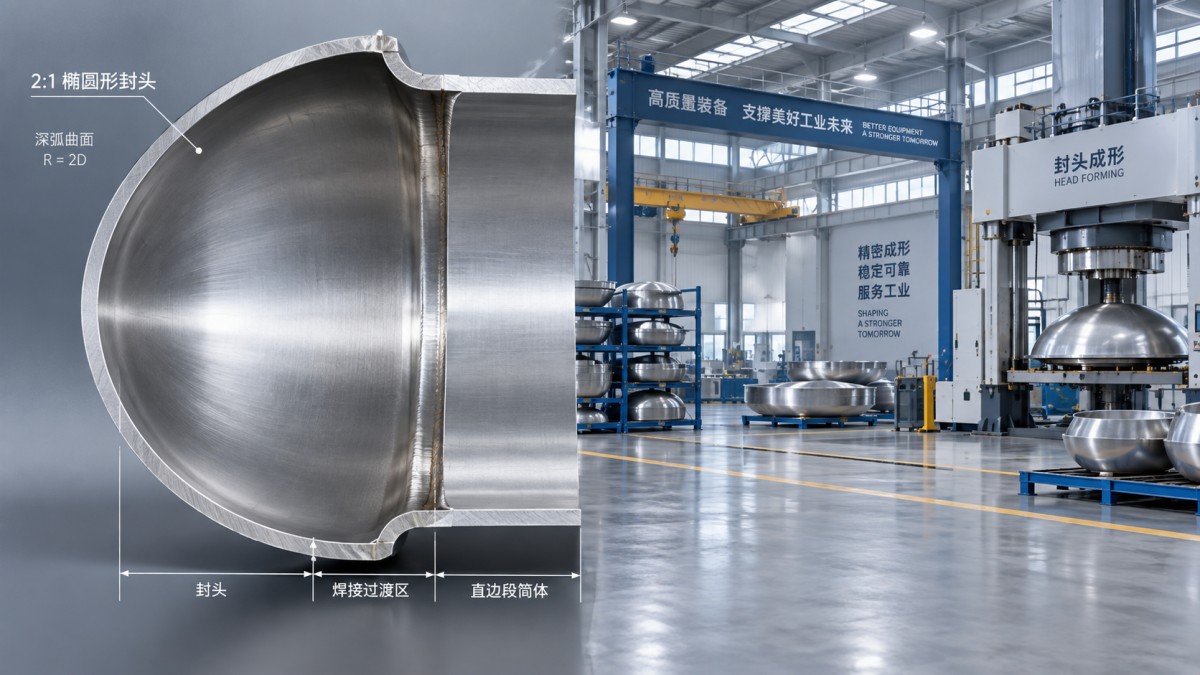

例如常被提及的“2∶1椭圆封头”，表示椭圆长轴与短轴之比约为2∶1，对应椭圆部分深度约为内径的四分之一。需要注意的是，图纸中的总深度可能还包含直边高度，技术比较时应把椭圆部分深度、直边段高度和成形后实际内径分开核对，避免把总高误当作短轴尺寸。

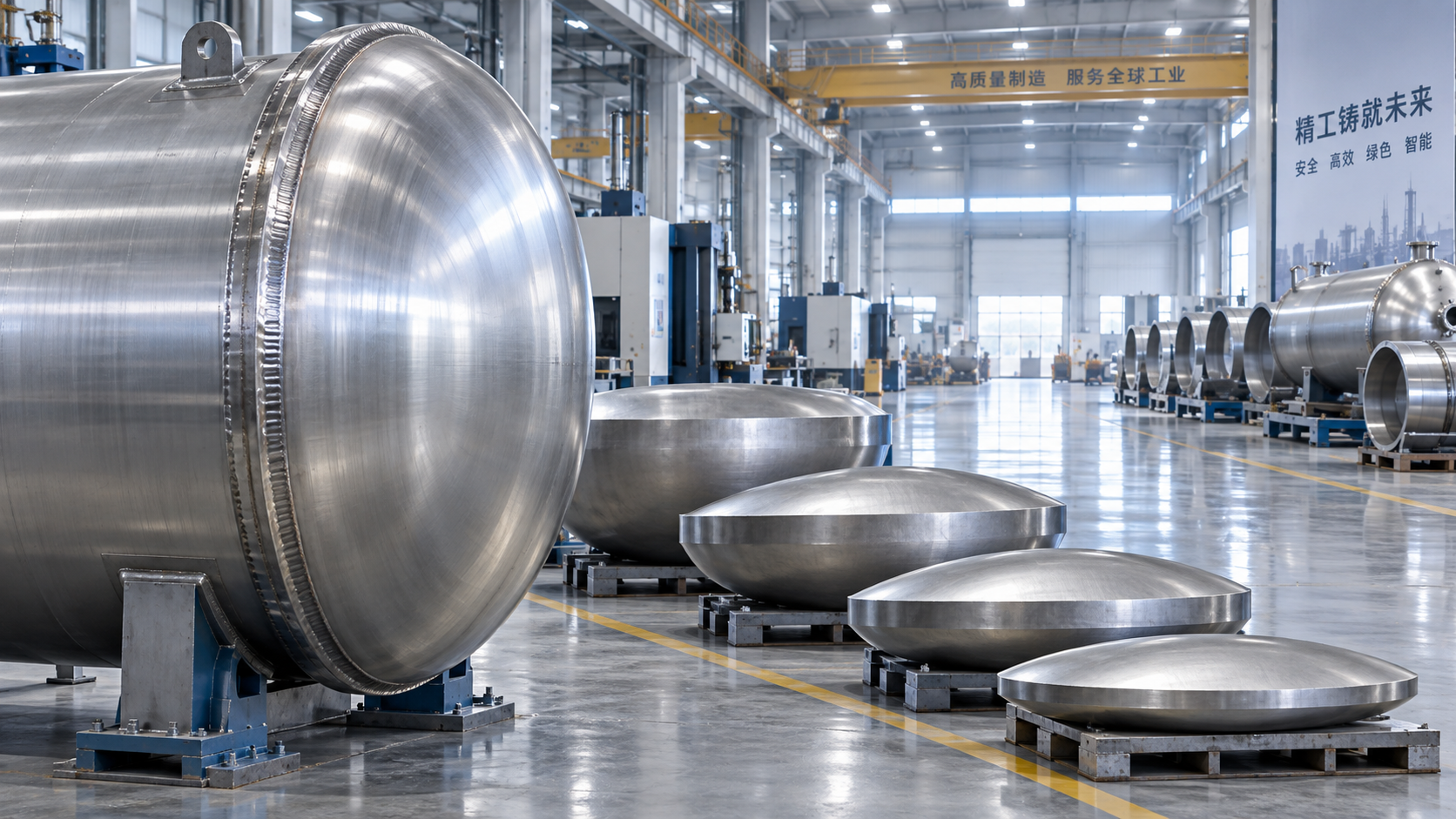

长短轴比越大，封头整体越“浅”；比值越小，封头则越“深”、越接近球冠形态。这个几何变化，是后续性能和成本差异的起点。

比例变化如何影响承压与壁厚判断

从纯受力逻辑看，曲面越接近球面，内压载荷越容易沿壳体表面均匀传递，局部弯曲效应相对更容易控制。因此，在相同直径、设计压力和材料条件下，较深的椭圆封头通常具有更有利的承压几何条件；而较浅的封头曲率变化更明显，尤其在封头与直边、筒体连接的过渡区域，需要更谨慎地校核。

但这不意味着“越深越好”。封头设计不能仅凭形状直觉决定厚度。实际计算还应结合设计温度下的许用应力、焊接接头系数、腐蚀裕量、负偏差、成形减薄以及外压工况等因素。对于承受真空、夹套抽吸或停车冷却形成负压的设备，外压稳定性更不能只沿用内压思路判断，必要时应进行专门稳定性校核。

较浅的封头有时为了满足强度要求需要增加名义厚度，材料节省未必成立；较深的封头虽然可能在内压计算上更有利，却会增加投影高度、容器总长及运输安装空间。评估时应看系统总成本，而不是只比较一张封头报价单。

制造端**敏感的，不只是“能否压出来”

椭圆形压力容器封头的长短轴比，还会直接改变成形难度。比例偏离常用规格后，模具适配性、板材流动、拉伸量和回弹控制都会更复杂。较深封头在压制或旋压过程中，对坯料尺寸、润滑、工序安排及减薄控制提出更高要求；若材料较厚、直径较大或材质成形性能有限，封头肩部和过渡区更应作为重点测厚位置。

较浅封头看似成形深度小，但并不一定轻松。由于曲面更平缓，靠近过渡区的几何协调、端部修边和直边尺寸控制仍可能影响**终装配。尤其是筒体对口要求严格、需要与法兰或管板组合的设备，封头内径椭圆度、直边圆度及坡口状态，往往比“外观看起来是否圆整”更值得关注。

山东金坤封头科技在进行锥形封头、球形封头、碟形封头及非标压力容器封头制造时，通常需要在下料前确认封头形式、直边高度、材料规格与检验要求。对非标椭圆比例而言，尽早提供完整图纸和工况，比在成形后再要求调整尺寸更稳妥。

标准比例与非标比例，评估重点并不相同

2∶1椭圆封头因应用广、计算路径较成熟、制造经验较多，常被作为常规压力容器的优先选项。其优势不在于“适用于所有工况”，而在于设计、制造、检测和供货之间更容易形成一致的沟通语言。采用常用比例时，技术人员仍需按现行压力容器设计规范完成厚度、开孔补强、接管载荷及焊接结构等校核。

当设备布置受到高度限制，设计方可能倾向于采用更浅的封头；当希望优化容积或改善承压形态时，也可能选择更深的椭圆曲线。此时不宜简单套用常规封头经验，应重点确认以下问题：

• 长短轴比、直边高度、内外径基准是否在图纸中明确；
• 设计计算采用的封头几何参数，是否与采购图、制造图保持一致；
• 材料厚度是否已考虑成形减薄、腐蚀裕量及检验允许偏差；
• 封头与筒体的焊接连接、开孔位置及附件载荷是否落在敏感区域；
• 制造厂是否具备对应直径、厚度和材质的成形能力，以及必要的无损检测和尺寸检测条件。

别忽略它对设备布置和配套部件的连锁影响

封头深度改变后，设备容积、筒体有效长度、支座间距、保温外形和运输尺寸都可能需要重新平衡。对卧式容器而言，封头外廓还可能影响鞍座附近的空间安排；对立式设备，顶部封头深度会关联平台、爬梯和接管标高。若顶部布置人孔、安全阀或仪表接管，浅封头的可用空间与局部补强需求尤其值得提前确认。

在锅炉及热工设备的配套设计中，封头曲面与内部受热面、管路布置之间也要留出合理余量。比如回燃式结构涉及管板、炉胆及筒体部件的协同，除核对封头比例外，还应统一接口中心距和装配基准。相关配套件可参考锅炉回燃式管板的结构应用思路，但具体尺寸仍应以整机设计图和计算要求为准。

给技术评估人员的一条实用判断路径

拿到椭圆形压力容器封头图纸后，可以先确认它是不是常用比例，再看该比例是否服务于明确的工况或布置目标；随后将设计计算参数与制造尺寸逐项比对，而非只核对公称直径。对于厚壁、大直径、高压、低温、腐蚀介质或外压工况，建议在订货前与封头制造方确认成形方式、预计减薄控制、热处理需求、无损检测范围及**终尺寸公差。

归根结底，长短轴比不是一个孤立的几何数字。它连接着承压安全、材料利用率、制造可行性和设备整体布局。选用常规比例，重点在于规范计算和制造质量；采用非标比例，重点则是让设计意图、计算模型与工厂实际能力真正对得上。这样得到的封头，才不只是“尺寸符合图纸”，也更适合容器在长期工况下稳定运行。
